Deskripsi untuk elemen pemanas sic tipe ED
Komponen pemanas silikon karbida linier HONGYUAN (varian ED/Straight/ROD/RR/GD) dibuat dari bahan baku SiC ramah lingkungan kelas premium melalui teknologi rekristalisasi canggih. Inti termal mencapai parameter kepadatan mencapai 2,8g/cm³ sekaligus mempertahankan ambang batas operasional hingga 1625 derajat (2957 derajat F). Menampilkan dimensi penampang-yang konsisten, komponen ini menunjukkan integritas struktural yang luar biasa serta ketahanan terhadap oksidasi dan degradasi kimia yang unggul, yang dirancang khusus untuk kondisi termal ekstrem. Cocok untuk tungku ruang, oven laboratorium penelitian, dan sistem pemrosesan berkelanjutan, semuanya memberikan kinerja termal yang hemat biaya-untuk aplikasi industri.
Parameter untuk elemen pemanas sic tipe ED
Ringkasan Spesifikasi:
| Kategori | Parameter Teknis |
|---|---|
| Komposisi | 99%+ kemurnian bahan dasar silikon karbida |
| Varian Model | Seri ED / Linier / BATANG / RR / GD |
| Masukan Listrik | Kompatibel dengan sistem tenaga 110-480V |
| Manufaktur | Blanko-yang dibentuk secara presisi diproses melalui kristalisasi-silikon |
| Ukuran | 8-kisaran diameter penampang 65mm |
| Kapasitas Termal | Suhu operasional maksimum 1625 derajat (2957 derajat F) |
| Perlindungan Pengiriman | Pengemasan-berlapis-lapis: busa-penyerap kejut + kotak kayu kelas ekspor- |
| Penggunaan Industri | Sistem termal untuk peralatan pemrosesan industri |
| Jaringan Pendukung | Infrastruktur layanan teknis di seluruh dunia |
Parameter Ukuran:
| Diameter (OD, mm) | Zona Panas (HZ, mm) | Zona Dingin (CZ, mm) | Panjang Keseluruhan (OL, mm) | Resistansi (Ω) |
| 12 | 150-300 | 150-200 | 450-700 | 1.85-3.15 |
| 14 | 200-400 | 200-250 | 600-900 | 1.22-2.40 |
| 16 (5/8") | 300-600 | 250-350 | 800-1100 | 1.60-3.00 |
| 20 (3/4") | 300-900 | 300-400 | 1100-1500 | 1.14-3.10 |
| 25 (1") | 300-1000 | 300-450 | 900-1600 | 0.75-2.40 |
| 30 | 400-1100 | 300-500 | 1000-1800 | 0.70-1.82 |
| 35 | 400-1700 | 300-400 | 1200-2300 | 0.68-2.89 |
| 40 | 500-1700 | 300-400 | 1300-2300 | 0.60-2.02 |
| 45 (1.75") | 508-2438 | 280-420 | 1067-3277 | 0.36-1.66 |
| 50 | 1000-2000 | 400-400 | 1800-2800 | 0.73-1.46 |
| 54 (2.125") | 508-2438 | 305-420 | 991-3277 | 0.30-1.40 |
Catatan:
1. Toleransi resistensi: set yang cocok adalah +/-5%, kisaran pengiriman +/-10%, variasi pengiriman ke pengiriman adalah +/-20%.
2. Produk dengan bentuk khusus diproduksi berdasarkan permintaan pelanggan.

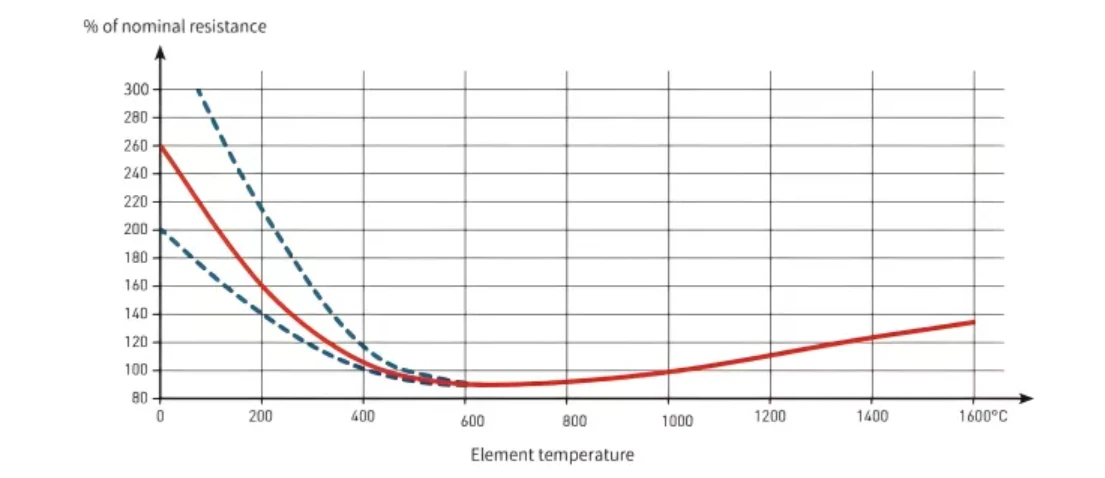

Sifat Listrik Unsur:
Informasi Pemesanan untuk elemen pemanas sic tipe HONGYUAN ED
Saat memesan elemen pemanas silikon karbida tipe ED, harap berikan parameter berikut:
|
Model |
Diameter luar |
Panjang bagian pemanas |
Panjang ujung dingin |
Panjang penuh |
|
ED |
OD, mm |
Hz, mm |
CZ, mm |
OL, mm |
E.g:
Tipe ED, OD=35mm, HZ=1500mm, CZ=400mm,
OL=2300mm, Resistansi 2,5Ω
Dinyatakan sebagai:
Hongyuan Silca ED, 35/1500/2300/ 2.5Ω
Catatan: Hubungi kami untuk spesifikasi atau penyesuaian lainnya.
Gambar Detail untuk elemen pemanas sic tipe ED
Aplikasi/Kelebihan/Kemasan untuk elemen pemanas sic tipe HONGYUAN ED
Komponen pemanas silikon karbida linier Hongyuan beroperasi secara efektif di lingkungan atmosfer atau terkendali dalam 600-1625 derajat, melayani berbagai sektor industri:
• Sistem Pemrosesan Termal:Ideal untuk ruang penelitian dan aplikasi pemanas industri kompak
• Peralatan Pemrosesan Berkelanjutan:Penting untuk produksi keramik teknis dan konsolidasi serbuk logam
• Manufaktur Elektronik:Penting untuk pemrosesan wafer dan pemanasan paket mikroelektronik
• Produksi Bahan Energi:Memungkinkan perlakuan termal pada komponen elektroda ion litium-
• Sintesis Material Tingkat Lanjut:Mempertahankan keseragaman suhu untuk persiapan bahan luminescent dan pengecoran investasi
• Pemrosesan Bahan Khusus:Mendukung pengkondisian termal untuk magnet permanen dan komponen keramik rekayasa
Keuntungan dari Pemanas Silikon Karbida Tipe HONGYUAN ED:
• Kinerja Termal: Tahan suhu operasional yang mencapai 1625 derajat , menunjukkan efisiensi radiasi inframerah 5-10 kali lebih besar dibandingkan paduan nikel-kromium konvensional untuk meningkatkan transmisi termal.
• Integritas Struktural: Mempertahankan ketahanan lentur 100-120MPa dengan toleransi getaran yang luar biasa dan stabilitas dimensi dalam kondisi termal ekstrem.
• Daya Tahan Lingkungan: Konstruksi silikon karbida padat (2,8 g/cm³) memberikan perlindungan yang andal terhadap zat korosif termasuk media asam dan basa.
• Kehidupan Pelayanan: Ketahanan guncangan termal yang luar biasa dikombinasikan dengan kelembaman kimia memastikan umur operasional yang lebih lama dengan persyaratan perawatan minimal.
• Manfaat Ekonomi & Ekologis: Kemampuan perpindahan panas yang cepat menurunkan konsumsi energi sekaligus mematuhi standar manufaktur berkelanjutan.
• Dukungan Global: Jaringan distribusi internasional yang mencakup 15+ negara, didukung oleh kapasitas produksi tahunan sebesar 300+ ton dan logistik yang dipercepat selama 7-14 hari.
Metode Koneksi untuk elemen pemanas sic tipe ED
Konfigurasi Antarmuka Listrik:Kontak terminal dilapisi dengan lapisan aluminium untuk meminimalkan hambatan listrik dan mengoptimalkan transfer arus.
Metodologi Koneksi:Konduktor-anyaman aluminium datar dengan pengencang bermuatan pegas membentuk sambungan yang aman, mengakomodasi arsitektur perkabelan-ujung tunggal dan-ujung ganda.
Pedoman Operasional:Pemilihan tegangan (110-480V) dan topologi sirkuit (seri/paralel/polifase) harus selaras dengan spesifikasi ruang termal. Penerapan sistem regulasi penyearah yang dikontrol silikon meningkatkan manajemen suhu dan memperpanjang durasi servis.
Panduan Pemasangan untuk elemen pemanas sic tipe ED
Pedoman Pemasangan dan Pengoperasian Komponen Pemanas Silikon Karbida Linier:
• Verifikasi Pra-Pemasangan:Periksa secara visual semua komponen untuk integritas struktural sebelum perakitan, pastikan tidak ada retakan permukaan atau kerusakan fisik.
• Konfigurasi Pemasangan:Kompatibel dengan orientasi vertikal dan horizontal, menjaga stabilitas struktural pada suhu tinggi tanpa sistem pendukung tambahan.
• Metodologi Pengamanan:Gunakan perlengkapan retensi keramik khusus atau mekanisme penjepitan khusus untuk mencegah kontak logam langsung dengan segmen pemanas.
• Integrasi Listrik:Hubungkan ke sumber daya 110-480V menggunakan konduktor aluminium planar dengan terminal berbantuan pegas, untuk memastikan kecocokan impedansi di seluruh sirkuit.
• Manajemen Termal:Pertahankan aliran udara yang memadai di sekitar komponen yang dipasang untuk menghilangkan titik panas lokal dan memastikan pembuangan panas yang seragam.
• Protokol Aktivasi Awal:Terapkan peningkatan daya bertahap selama pengoperasian awal untuk mencegah akumulasi tegangan termal.
• Pemeliharaan preventif:Periksa secara berkala-terminal berlapis aluminium dan perangkat keras pengikat untuk mengetahui integritas koneksi dan penurunan kualitas lingkungan.
Persyaratan Profesional:Teknisi yang berkualifikasi harus menjalankan semua prosedur pemasangan. Dokumentasi teknis yang komprehensif tersedia berdasarkan permintaan.
Saran Desain untuk elemen pemanas sic tipe ED
Pedoman Teknik untuk Optimasi Elemen Pemanas SiC Linier:
• Konfigurasi Zona Termal:Segmen pemanas aktif harus sesuai dengan dimensi interior ruang tanpa meluas ke lapisan insulasi untuk mencegah degradasi material.
• Spesifikasi Bagian Terminal:Bagian non-pemanas harus melampaui dinding tungku sebesar 50-150 mm untuk mengakomodasi sambungan listrik dan mengakomodasi ekspansi termal.
• Parameter Desain Apertur:Sediakan bukaan pemasangan 1,4-1,6 kali lebih besar dari diameter terminal untuk memungkinkan pergerakan termal tidak terbatas dan mencegah tekanan mekanis.
• Persyaratan Jarak Radiasi:Pertahankan jarak minimum 3x diameter elemen dari bahan yang diproses atau permukaan tahan api, dengan jarak pusat-ke-pusat diameter 4x untuk keseragaman termal yang optimal.
• Sistem Regulasi Proses:Menerapkan mekanisme kontrol turunan-integral-proporsional untuk pengelolaan termal yang akurat dan meningkatkan umur operasional.
• Parameter Operasi Lingkungan:Sesuaikan ambang batas suhu maksimum berdasarkan kondisi atmosfer (lingkungan pengoksidasi/pereduksi). Konsultasikan dengan departemen teknik kami untuk mengetahui-protokol konfigurasi khusus atmosfer.
Layanan yang Disesuaikan untuk elemen pemanas sic tipe HONGYUAN ED
HONGYUAN menyediakan layanan penyesuaian komprehensif untuk komponen pemanas silikon karbida linier (tipe ED):
• Adaptasi Dimensi:Ubah pengukuran eksternal dan proporsi zona termal agar selaras dengan persyaratan arsitektur tungku tertentu.
• Optimasi Parameter Listrik:Menyesuaikan karakteristik resistansi untuk melengkapi konfigurasi sistem kelistrikan 110-480V.
• Perawatan Permukaan Pelindung:Oleskan pelapis khusus untuk meningkatkan ketahanan operasional di lingkungan yang korosif atau termal ekstrem.
• Fleksibilitas Manufaktur:Mendukung manufaktur peralatan asli dengan produksi volume, ketersediaan sampel, jumlah pesanan fleksibel, dan siklus pengiriman 7-30 hari.
• Konsultasi Teknik:Memberikan panduan teknis profesional yang dilengkapi dengan analisis termal komputasi untuk integrasi sistem.
HONGYUAN berspesialisasi dalam solusi pemanas silikon karbida canggih untuk aplikasi industri global, meningkatkan kinerja dalam produksi keramik, manufaktur elektronik, sistem penyimpanan energi, dan pemrosesan termal. Hubungi spesialis kami untuk mengetahui spesifikasi produk, layanan teknik khusus, atau sampel pengujian gratis guna meningkatkan kemampuan pemrosesan termal Anda.
Aksesori untuk elemen pemanas sic tipe ED
FAQ untuk elemen pemanas sic tipe ED
T: Berapa suhu pengoperasian maksimum untuk elemen pemanas silikon karbida tipe ED-?
A:Elemen tipe ED-standar terus beroperasi pada suhu 1600 derajat di udara, dengan kemampuan-jangka pendek hingga 1650 derajat bergantung pada kondisi atmosfer.
T: Bagaimana cara menentukan panjang zona dingin yang sesuai untuk desain tungku saya?
A:Panjang zona dingin harus sesuai dengan ketebalan dinding tungku ditambah ekstensi 50-150mm untuk sambungan listrik dan kompensasi ekspansi termal.
T: Berapa rentang tegangan yang kompatibel dengan elemen pemanas ini?
A:Elemen dapat disesuaikan untuk sistem 110-480V, dengan optimalisasi resistansi untuk konfigurasi daya tertentu.
T: Apakah Anda menawarkan lapisan pelindung untuk lingkungan korosif?
A:Lapisan khusus anti-oksidasi dan-tahan korosi tersedia untuk pengoperasian di atmosfer keras termasuk senyawa hidrogen dan sulfur.
T: Berapa waktu pengiriman tipikal untuk spesifikasi khusus?
A:Waktu tunggu produksi berkisar antara 7-30 hari tergantung pada kerumitan penyesuaian, dengan tersedia opsi yang dipercepat.
T: Bagaimana seharusnya penempatan elemen agar performa optimal?
A:Pertahankan jarak pusat-ke-tengah minimum 4x diameter dan jarak diameter 3x dari dinding/bahan tungku.
T: Dukungan teknis apa yang Anda berikan selama instalasi?
A:Kami menawarkan layanan simulasi termal, panduan metodologi koneksi, dan optimalisasi parameter operasional melalui tim teknik kami.
